Электропривод Belimo NM230ASR
Электропривод Belimo NM230ASR
Электропривод Belimo NM230ASR

Электропривод Belimo NM230ASR

16 100 ₽

  • 10 НмКрутящий момент
  • 230 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

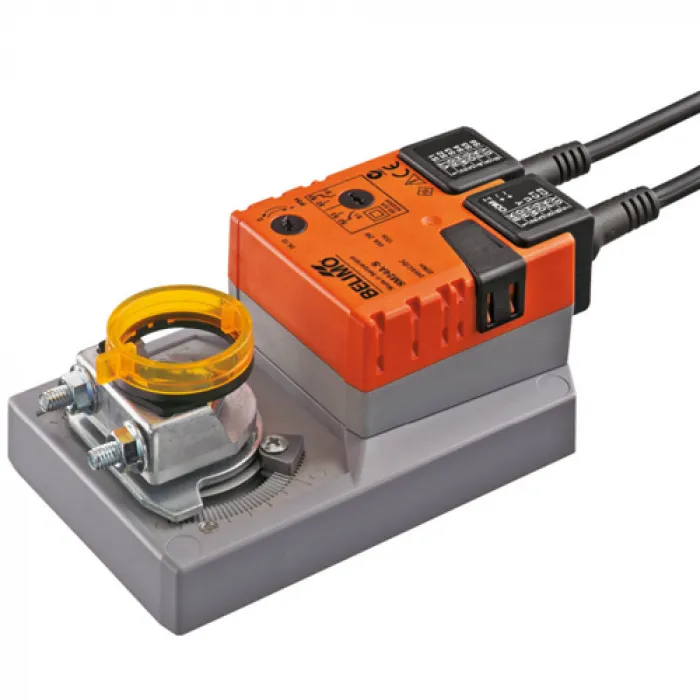

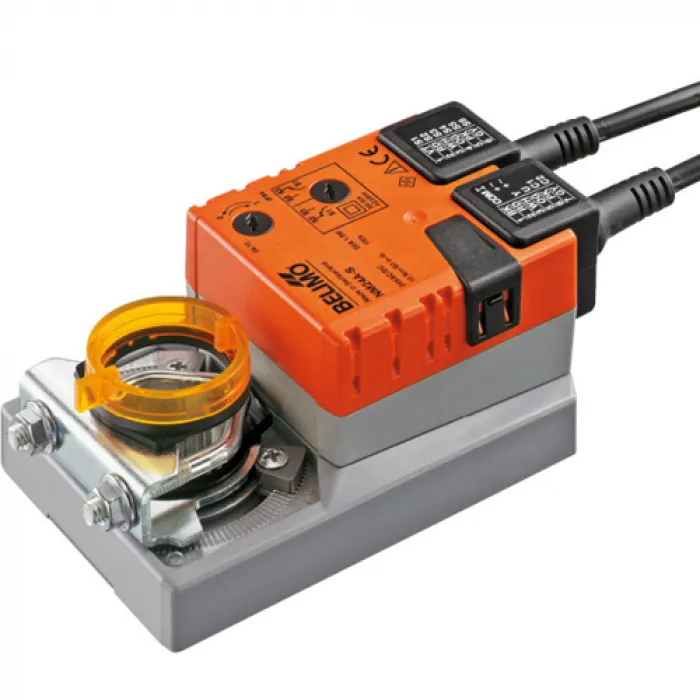

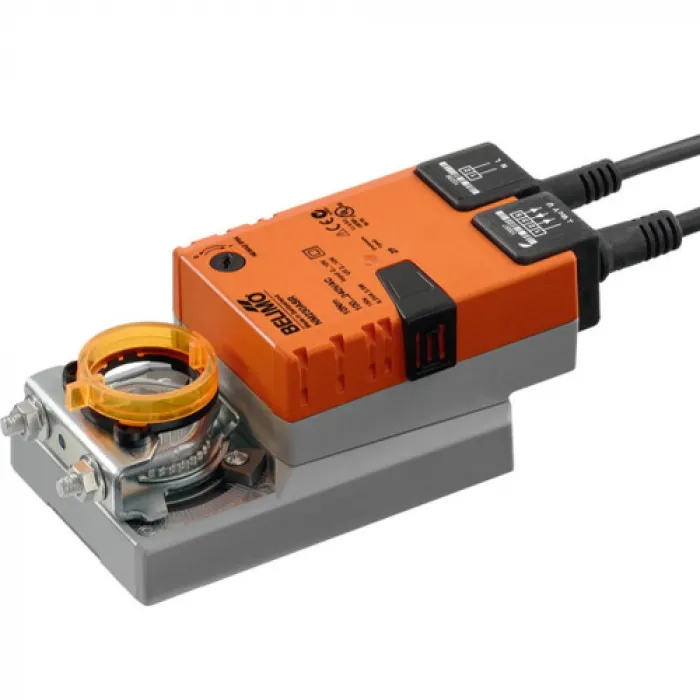

Belimo NM230ASR — сетевой модулирующий электропривод для воздушных заслонок до 2 м²: крутящий момент 10 Нм, питание 230 В AC, управляющий сигнал 2–10 В, обратная связь о положении 2–10 В, без возвратной пружины.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BelimoВсе приводы Belimo299 моделей в каталоге
Артикул: NM230ASR Категория:

Технические характеристики NM230ASR

Крутящий момент10 Нм
Напряжение питания230 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Площадь заслонки2 м²

Паспортные данные

Крутящий момент, Нм 10
Номинальное напряжение, В 230
Площадь заслонки, м² 2
Тип тока AC

Belimo NM230ASR — электропривод регулирующей воздушной заслонки на 10 Нм, который питается от сети 230 В, а управляется аналоговым сигналом 2–10 В. Сигнал обратной связи в том же диапазоне сообщает контроллеру текущий угол поворота. Площадь заслонки — до 2 м².

Когда нужен именно этот вариант

Модулирующие приводы обычно низковольтные, и для них в щите ставят трансформатор 24 В. NM230ASR избавляет от этого: силовое питание берётся прямо из сети, а контроллер подаёт только слаботочный сигнал задания. Такое решение встречается в компактных приточных установках заводской сборки, в системах, где автоматику дорабатывают без переделки щита, и там, где трасса до трансформатора слишком длинная.

Регулирование

По сигналу 2–10 В привод плавно поворачивает заслонку: 2 В соответствует закрытию, 10 В — полному открытию. Так поддерживают расход воздуха, смешивают наружный и рециркуляционный воздух, держат давление в воздуховоде. Контроллер сравнивает задание и обратную связь и видит, если заслонка не отработала команду.

Особенности

Возвратной пружины нет — положение при отключении питания сохраняется. Кабель несъёмный, вспомогательные переключатели заказываются отдельно. Подключение к сети 230 В выполняет электрик с допуском.

Соседние модели и альтернативы

  • NM230ASR-TP — исполнение того же привода с суффиксом -TP;
  • NM230A-TP — сетевой привод с дискретным управлением;
  • BVM NM230-10 — привод другого бренда на 10 Нм и 230 В.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Belimo NM230ASR.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 230 В · реверсивный
AIR SC AIR SC BLE230 FS (10Нм) без возвратной пружины 10 Нм · 230 В · реверсивный 3 850 ₽ FHC FHC FSA–10–nS-230-DS 10Нм/230В реверсивный 10 Нм · 230 В · реверсивный 4 370 ₽ Ellar ELLAR EL10RE230 10Нм/230В управления противопожарными клапанами 10 Нм · 230 В · реверсивный 4 430 ₽ Nanotek NANOTEK BLE 230 B (10 Нм) 10 Нм · 230 В · реверсивный 4 460 ₽ BVM BVM BLE230-10 10 Нм · 230 В · реверсивный 6 530 ₽ BVM BVM NM230-10 10 Нм · 230 В · реверсивный 7 240 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
Belimo NM24A 10 Нм · 24 В · реверсивный 10 480 ₽ Belimo NM24A-S 10 Нм · 24 В · реверсивный 13 540 ₽ Belimo NM24A-F 10 Нм · 24 В · реверсивный 15 110 ₽
Нужен другой моментсмахните вбок → Линейка Belimo на 230 В, без пружины
2 Нм Belimo CM230G-R 2 Нм · 230 В · реверсивный 10 750 ₽ 5 Нм Belimo LM230A 5 Нм · 230 В · реверсивный 9 900 ₽ 8 Нм Belimo NMD230A 8 Нм · 230 В · реверсивный 26 390 ₽ 15 Нм Belimo BLE230 15 Нм · 230 В · реверсивный 12 640 ₽ 16 Нм Belimo SMD230A 16 Нм · 230 В · реверсивный 28 790 ₽ 20 Нм Belimo SM230A 20 Нм · 230 В · реверсивный 14 470 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

На приводы Belimo — заводская гарантия 5 лет. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Belimo NM230ASR

Нет, Belimo NM230ASR — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 230 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом 2–10 В. Обратная связь по положению — 2–10 В.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Встроенных нет — вспомогательные переключатели для Belimo NM230ASR заказываются отдельно. Они нужны, если щит автоматики должен получать сигнал о положении заслонки.

По трём параметрам подбора — момент 10 Нм, питание 230 В, без пружины — в каталоге совпадает AIR SC BLE230 FS. Перед заменой сверяют посадку на ось, схему управления и габариты.
