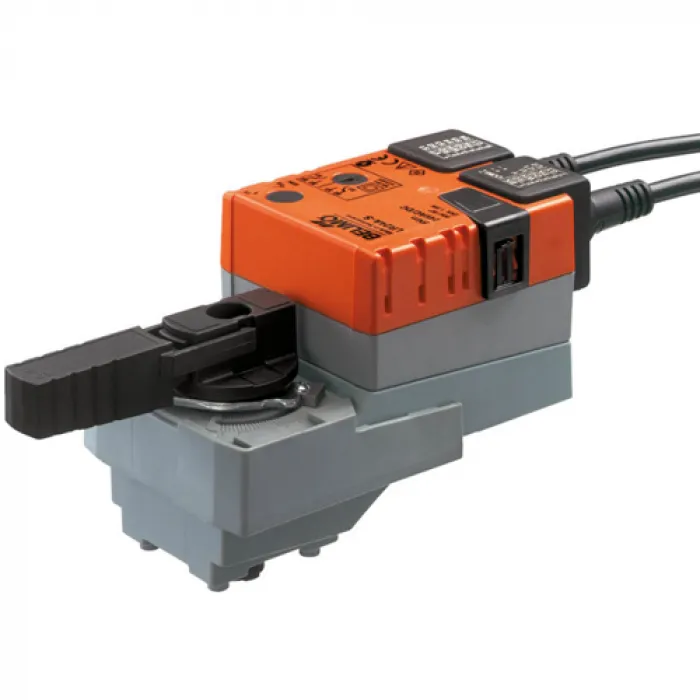

Belimo LR24A-SR — поворотный электропривод для шаровых кранов в системах отопления и холодоснабжения: 5 Нм, питание 24 В, плавное управление сигналом 2–10 В с обратной связью по положению, время поворота 90 с.
Не уверены в модели? Оставить заявку на подбор
| Крутящий момент | 5 Нм |
| Напряжение питания | 24 В AC/DC |
| Возвратная пружина | нет |
| Назначение | краны и регулирующие клапаны |
| Время поворота двигателем | 90 с |
| Степень защиты | IP54 |
| Время работы двигателя, с | 90 |
| Крутящий момент, Нм | 5 |
| Номинальное напряжение, В | 24 |
| Степень защиты | IP54 |
| Тип тока | AC/DC |
Belimo LR24A-SR — поворотный электропривод для шаровых кранов в трубопроводах отопления, холодоснабжения и вентиляции. Он развивает 5 Нм, питается от 24 В переменного или постоянного тока и ставит кран в любое промежуточное положение между «открыто» и «закрыто».
Суффикс SR в артикуле Belimo обозначает модулирующее управление. Контроллер подаёт сигнал 2–10 В, и привод поворачивает шар ровно на нужный угол. Обратно он отдаёт сигнал 2–10 В о фактическом положении, так что автоматика видит, насколько открыт кран. Такой режим нужен, когда кран регулирует расход через калорифер или теплообменник, а не просто перекрывает линию.
Привод подходит и для новых узлов, и для замены вышедшего из строя: при замене достаточно сверить момент, питание и тип управляющего сигнала со старым приводом, а кран обычно остаётся на месте.
Вспомогательные переключатели в LR24A-SR не встроены: если схема требует сигнала «кран закрыт» с сухим контактом, их заказывают отдельно.
Когда бренд не принципиален, сравните LR24A-SR с BVM LM24-SR-6 с кронштейном Braket 8 — это привод на 6 Нм и 24 В, который уже собран с кронштейном для установки на кран. Другие приводы Belimo для кранов, затворов и седельных клапанов — в разделе электроприводов Belimo для кранов и клапанов.
Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Belimo LR24A-SR.
2 Нм Belimo TRY24
2 Нм · 24 В · реверсивный
11 650 ₽

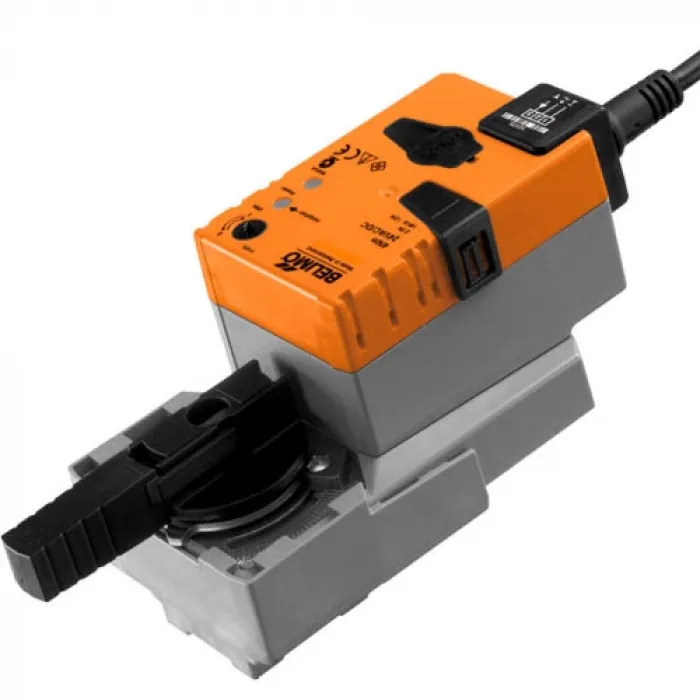

4 Нм Belimo LRQ24A-SZ
4 Нм · 24 В · реверсивный
29 460 ₽
8 Нм Belimo NRQ24A-SZ
8 Нм · 24 В · реверсивный
31 420 ₽
10 Нм Belimo NRC24A-SR
10 Нм · 24 В · реверсивный
13 310 ₽
16 Нм Belimo SRQ24A
16 Нм · 24 В · реверсивный
40 980 ₽
20 Нм Belimo SR24A-SR
20 Нм · 24 В · реверсивный
17 560 ₽
Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.
Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.
Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.
По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.
На приводы Belimo — заводская гарантия 5 лет. Если пришло не то или товар повреждён — сообщите в течение 14 дней.
Подробно: доставка, оплата, возврат и обмен, оферта.
Реверсивный, без пружины: кран перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении.
Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом 2–10 В. Обратная связь по положению — 2–10 В.
Belimo LR24A-SR рассчитан на управление шаровыми кранами, крутящий момент — 5 Нм. Совместимость с конкретной арматурой и адаптером проверяют по документации производителя до заказа.
Двигатель проходит полный ход за 90 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.
Да. Провод 5 выдаёт аналоговый сигнал положения U 2…10 В, от одного края хода до другого. Его заводят в контроллер или используют как ведущий сигнал для других приводов. Если щиту нужен сухой контакт, на привод ставят навесной вспомогательный переключатель Belimo на один или два контакта.
Корпус IP54 защищает от пыли и брызг — для тепловых пунктов, насосных и технических помещений.
Кабель из четырёх проводов: 1 (чёрный) — общий ⊥ / −, 2 (красный) — питание ~ / + 24 В, 3 (белый) — управляющий сигнал Y 0…10 В (рабочий диапазон 2…10 В), 5 (оранжевый) — сигнал положения U 2…10 В. Питание подают через разделительный трансформатор безопасности; на один привод закладывают 3 ВА. Несколько приводов можно подключить параллельно.
Нажмите кнопку расцепления редуктора: пока она нажата, шток крана поворачивается рукой. Кнопку можно зафиксировать, если кран нужно оставить в ручном режиме на время наладки.
Привод ставится прямо на кран и крепится одним центральным винтом; монтажный ключ встроен в съёмный указатель положения. Положение привода относительно крана выбирают с шагом 90°. Концевые выключатели не нужны: привод защищён от перегрузки и сам останавливается на упоре.
Вход Y (провод 3) через контакт подключают к проводу 2 или к проводу 1: кран уходит в одно или другое крайнее положение независимо от сигнала контроллера. Какое из них «открыто», зависит от переключателя направления: он закрыт крышкой, заводская установка — Y2. В схеме защиты от замерзания направление менять нельзя; крайнее положение проверьте при наладке.
